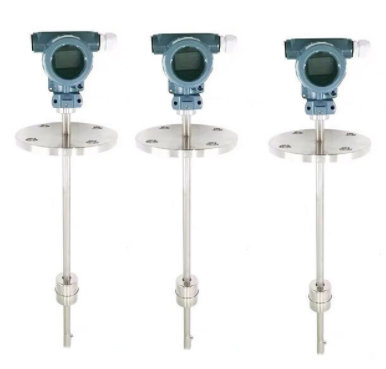

KS-UQZ浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球随液位變化，沿導管而上下浮動，浮球内的磁鋼吸合傳感器内相應位置上的幹簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器将變化後的電阻(或電壓)信号轉換成4～20mA的電流信号輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。

KS-UQZ浮球液位計結構原理：

浮球液位計由液位傳感器和智能HART闆(電流轉換器)兩部分組成，浮球與液位同步變化，控制幹簧管吸合斷開，從而使傳感器内電阻成線性變化，再由轉換器将電阻的變化轉換成4~20mA标準電流信号并疊加HART數字信号輸出。

KS-UQZ浮球液位計特點：

1、智能電子部件由一塊主機闆和一塊液晶屏組成；

2、可就地按鍵調整最程和零點；

3、可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信号，适合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組态、校準、診斷信息通過HART協議訪問或改；

4、在采用HART協議的分散控制系統中同主機進行雙向通訊；

5、帶有EEPROM，不因斷電丢失數據。

KS-UQZ浮球液位計參數：

測量範圍：0~3500mm

供電電壓：12~36V  DC

輸出信号：兩線制4~20mA.DC疊加數字信号，由

             用戶選擇開方或線性輸出；

負載電阻：250Ω

測量精度：±10mm

環境溫度：-40~80℃

工作溫度：-20~120℃

公稱壓力：≤1.6MPa

法蘭标準：A：JB/T82.1-94(平面法蘭)

         DN100   PN1.6 球φ90

          B：JB/T82.1-94(平面法蘭)

         DN80  PN0.6 球φ76

介質密度：≥0.65g/cm­3

介質粘度：≤0.015PaS

接液材質：不鏽鋼

防護等級：IP65

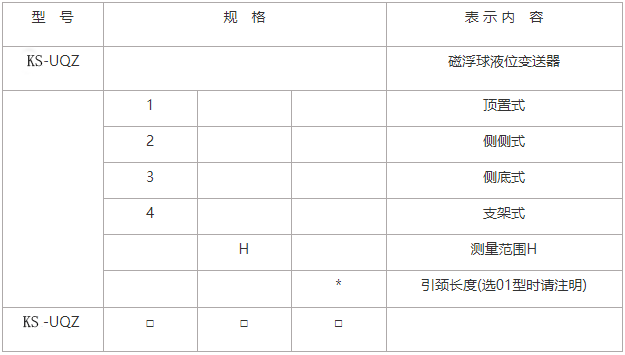

一、選型表

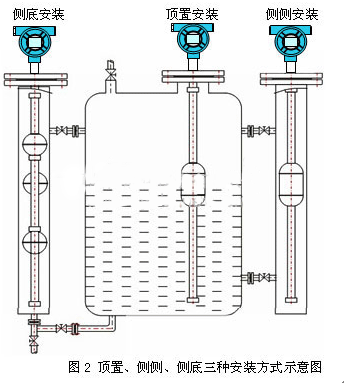

二、四種安裝方式

A：頂置安裝    B：側側安裝   C：側底安裝  D：支架安裝

(訂貨時請用戶注明安裝形式和引頸長度L值。)對于敞口或非金屬容器，可以采用支架安裝方式。具體形式見圖3。

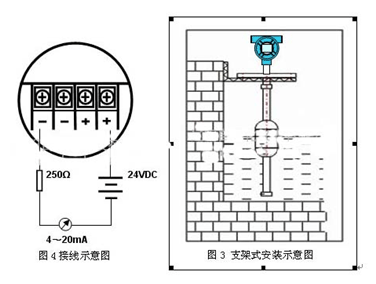

三、接線方式： (見圖4)
